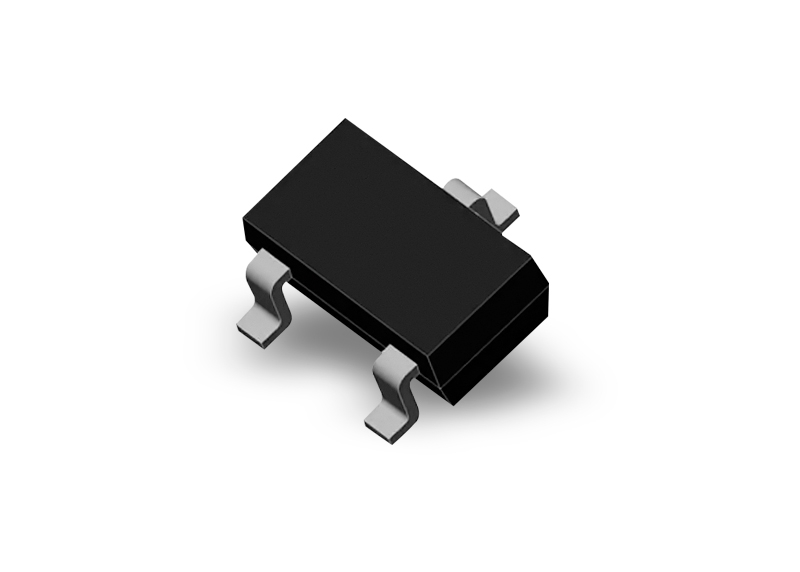

REGULADOR DE TENSIÓN PROGRAMABLE TL-431 (SMD)

Voltaje de salida programable entre 2.5V y 3 V mediante dos resistencias
Precisión del voltaje 1%
Coeficiente de temperatura promedio 50 ppm/°C
Compensado en temperatura para todo el rango de -40 a +85 °C
Puede absorber corrientes entre 1 mA y 100 mA en regulación
Impedancia de salida típica 0.22 Ω
Respuesta de encendido rápida
Bajo ruido a la salida
Puede ser usado como referencia de voltaje positivo o negativo
Potencia max. 0.7W
Voltaje de cátodo a ánodo max. 37V
Corrientes de cátodo continuas máximas -100 mA a +150 mA
Rango de la corriente de entrada de referencia -0.05 mA a +10 mA
Encapsulado: STO-23

Aplicaciones
Referencia de voltaje.
Regulador de voltaje en paralelo.
Regulador de alta corriente de precisión.
Conversión de reguladores fijos en variables.
Monitor de voltaje.
Limitador de corriente de precisión.
Fuente de corriente de precisión.
Reemplazo de diodos zéner en muchas aplicaciones.
